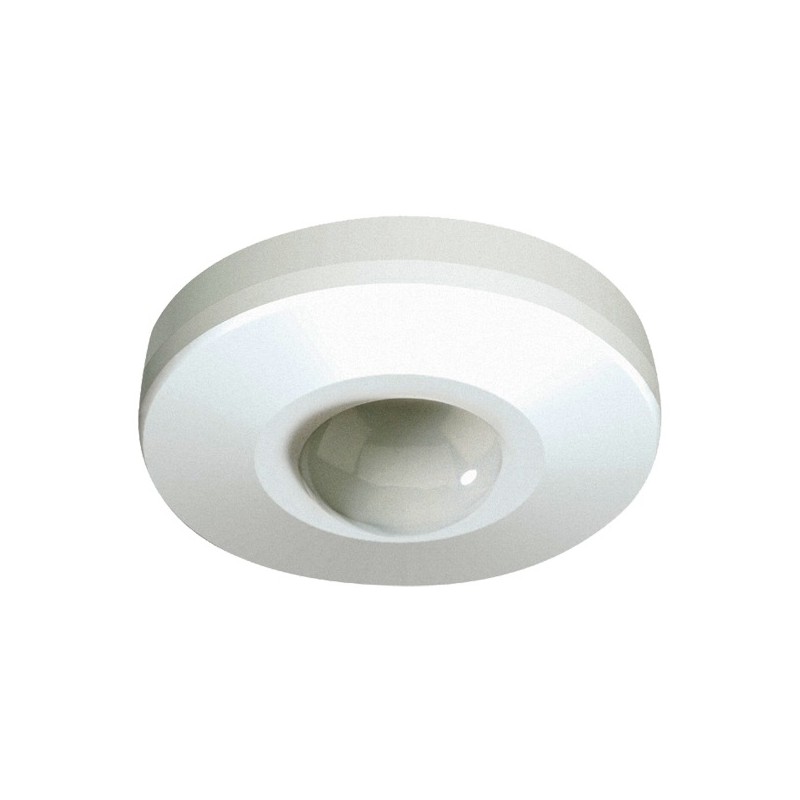

Rilevatore Dt Da Soffitto C/antismask E Warning

RILEVATORE VOLUMETRICO DOPPIA TECNOLOGIA A SOFFITTO DA INTERNO

DETTAGLI

RILEVATORE DI PRESENZA DA INTERNO IN DOPPIA TECNOLOGIA PER INSTALLAZIONE A SOFFITTO COMPOSTO DA 1 PIR ED 1 MICROONDA CON ANTENNA PLANARE DA 10,525 GHz. LA STRUTTURA DI FORMA CIRCOLARE MOLTO SOTTILE LO RENDE PARTICOLARMENTE IDONEO ED EFFICACE IN INSTALLAZIONI DOMESTICHE. UN SOFISTICATO ALGORITMO CHE ANALIZZA CONTEMPORANEAMENTE LE DUE TECNOLOGIE DI RILEVAZIONE, LO RENDE IDONEO ANCHE PER LE INSTALLAZIONI PER AMBIENTI DIFFICILI, GARANTENDO UN ELEVATP GRADO DI IMMUNITÀ A FENOMENI CHE IN ALTRI TIPI DI RILEVATORI POTREBBERO ESSERE FONTE DI ALLARMI IMPROPRI. LA SEQUENZA DEI PREALLARMI FORNITI DAI DUE SENSORI VIENE OPPURTANAMENTE ANALIZZATA DAL MICROPROCESSORE EVITANDO CHE FENOMENI ESTERNI COME CORRENTI D'ARIA, SORGENTI DI CALORE E DISTURBI DI ORIGINE ELETTRICA  DIANO LUOGO AD ALLARMI INDESIDERATI. PROVVISTO DELLA FUNZIONE ANTISMASCHERAMENTO (TRAMITE CONTEGGIO IMPULSI) E DELLA FUNZIONE WARNING. IL MASCHERAMENTO DEL SENSORE INFRAROSSO VIENE RILEVATO AD UN IMPIANTO INSERITO, DOPO 5 ATTIVAZIONI DELLA MICROONDA IN UN INTERVALLO DI 30 SECONDI SENZA CHE IL SENSORE INFRAROSSO  ABBIA EFFETTUATO RILEVAZIONI; IN QUESTA CONDIZIONE LA LOGICA DI FUNZIONAMENTO PASSA DA "AND" A "OR" E VIENE INVIATA UNA SEGNALAZIONE DI ALLARME. LA FUNZIONE WARNING SI ATTIVA SE, AD IMPIANTO DISINSERITO, UNA DELLE TECNOLOGIE HA RILEVATO PER 50 VOLTE SENZA CHE L'ALTRA ABBIA EFFETTUATO RILEVAZIONI. LA REALIZZAZIONE CON COMPONENTI SMD HA RESO POSSIBILE OTTENERE DIMENSIONI RIDOTTI NONOSTANTE LA COMPLESSITÀ DELLE FUNZIONI SVOLTE, UNA MAGGIORE AFFIDABILITÀ DEL CIRCUITO E NON ULTIMA UN'ELEVATA IMMUNITÀ A DISTURBO ELETTROMAGNETICO. LA LENTE SEMISFERICA E LA MICROONDA CON ANTENNA PLANARE, GARANTISCONO UNA COPRTURA SU 360°. L'ARCA DI COPERTURA NELLA PARTE PIÙ AMPIA È DI CIRCA 11.4m SE INSTALLATO A 4m DI ALTEZZA. CONFORME ALLE NORME CEI 79-2 2° ED '98 Liv I.

CARATTERISTICHE TECNICHE

• SENSORE INFRAROSSO: PIR DOPPIO ELEMENTO A BASSO RUMORE
• MICROONDA CON ANTENNA PLANARE FREQUENZA: 10,525 GHz
• AREA DI RILEVAZIONE: ELLITTICA, ASSE MAGGIORE 11.4m - ASSE MINORE 5m SE INSTALLATO A 4 m DI ALTEZZA ( DIMUINENDO L'ALTEZZA, DIMUINISCE L'AREA COPERTA)
• ALIMENTAZIONE: 8 ÷ 16 Vcc
• ASSORBIMENTO: 34mA
• RELÈ DI ALLARME: NC SILENZIOSO 10 O IN SERIE
• INSTALLAZIONE A SOFFITTO
• USCITA ANTISABOTAGGIO: MICROSWITCH
• FUNZIONE: AND/OR SELEZIONABILE
• FUNZIONE WARNIG: USCITA DEDICATA
• FUNZIONE ANTIMASK: TRAMITE CONTEGGIO IMPULSI
• FUNZIONE MEMORIA: PRESENTE
• FUNZIONE ESCLUSIONE LED: PRESENTE
• TEMPERATURA DI FUNZIONAMENTO: +5°C ÷ +40°C
• DIMENSIONI: Ø 129 x 43 mm
• PESO: 106g.
